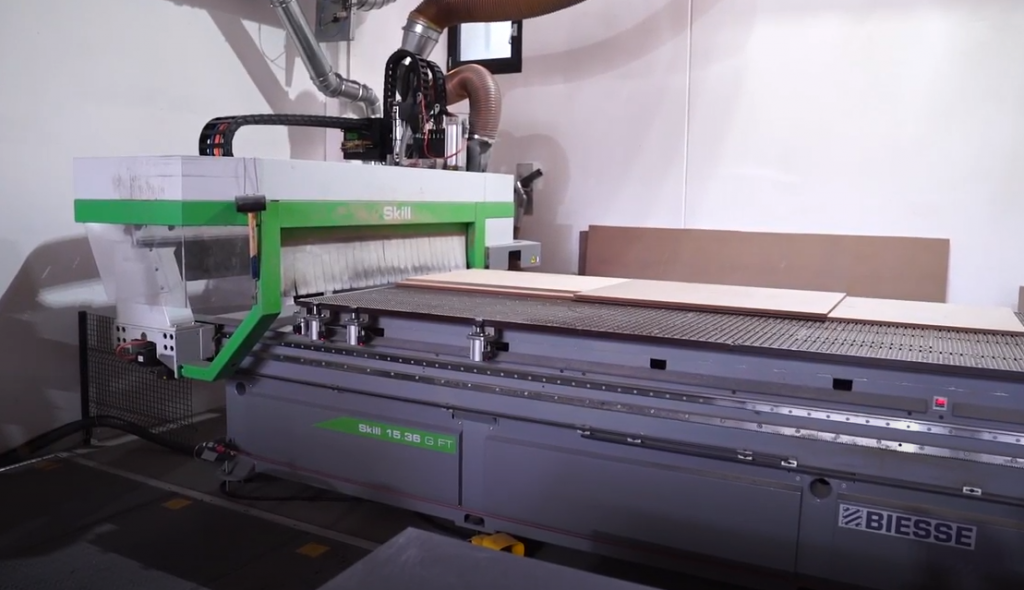

Op deze webpagina kunt u aanvullende informatie vinden m.b.t. tot uw CAMWorks / Solidworks CAM postprocessor voor de Biesse Skill 15.36 G FT 3 assige CNC machine.
1. Algemene machine informatie
Max. X travel: 3760 mm
Max. Y travel: 1560 mm
Max. Z travel: 170 mm
ATC met 12 posties
Boorunit beschikbaar
Opspanning d.m.v. vacuumtafel
2. Postprocessor informatie
Deze postprocessor biedt ondersteuning voor alle beschikbare bewerkingen van Solidworks CAM (dus ook CAMWorks) en is gebaseerd op het bSolid CIX formaat.
3. Machine instellingen
Machine > Machine:
Kies uw machine uit de beschikbare machines. Indien uw machine niet aanwezig is zal u uw eigen machine moeten definiëren binnen de Technologie Database.

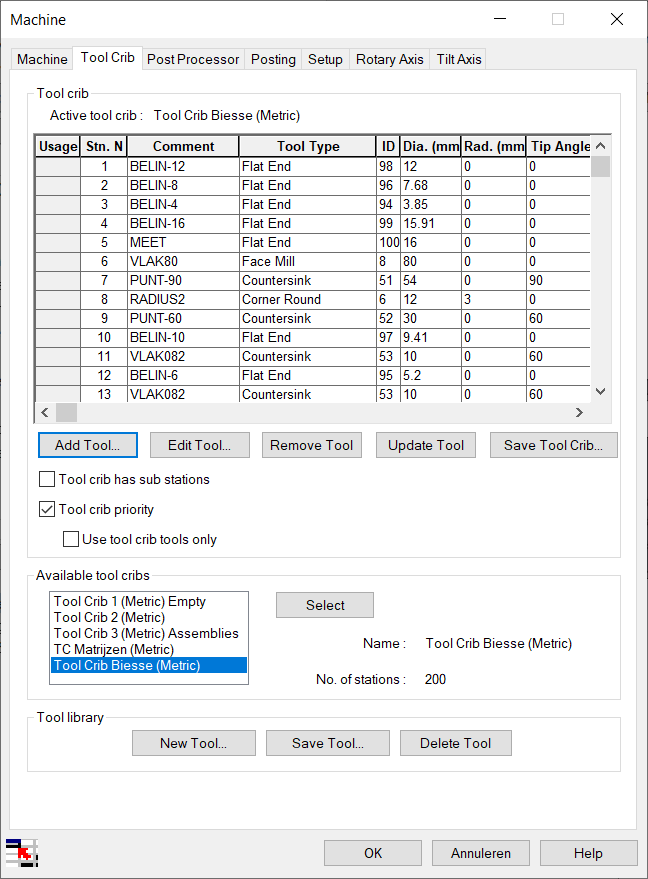

Machine > Tool Crib:
Selecteer uw gereedschapsmagazijn die u wilt gaan gebruiken. Kies de knop ‘Select’ om de actuele gereedschap informatie voor het geselecteerde magazijn in te lezen vanuit de Technologie Database.
Machine > Post Processor:
Selecteer hier uw eigen post processor.
Machine > Posting:
Binnen dit tabblad kunt u aangeven of u de koeling via de postprocessor wilt uitgeven of dat u de koeling per gereedschap wilt toepassen.
Tevens kunt u bepalen of de compensatie registers via de postprocessor wordt uitgegeven of dat dit ingesteld wordt via de Tool Crib definitie.
Verder hebben we binnen de postprocessor configuratie extra instellingen toegevoegd die van invloed zijn op de uitgifte van de nc code.
D. Speciale supports:
Hiermee kan de dikte van een extra onderleg plaat opgegeven worden. Gebruik standaard 0 mm.
Lijst Oorsprongen:
Hiermee kan een oorsprong worden ingesteld. Standaard waarde is 5.
Verplaatsingssnelheid:
Hiermee kunt u de verplaatsingssnelheid instellen voor de ijlgang bewegingen in mm/min.
Select ROUTG move type:
Hier kunt u bepalen of een contour bewerking met machine compensatie bij een circulaire beweging als lijnen (linear) of als bogen (Arcs) worden uitgegeven. Standaard waarde is ‘Arcs’.
Select F/S output type:
Hiermee bepaald u of u de geprogrammeerde voeding van CAMWorks / Solidworks CAM wilt gebruiken of de standaard voedings instellingen van de Biesse gereedschappen.
Helical output:
Een contour mill bewerking kan als helical (incrementele stap) worden uitgevoerd. Hiermee kan de standaard uitgifte worden ingesteld. Standaard waarde is ‘Auto’.
Binnen de contour mill bewerking kan per bewerking worden afgeweken van deze standaard instelling die voor het programma wordt gebruikt.

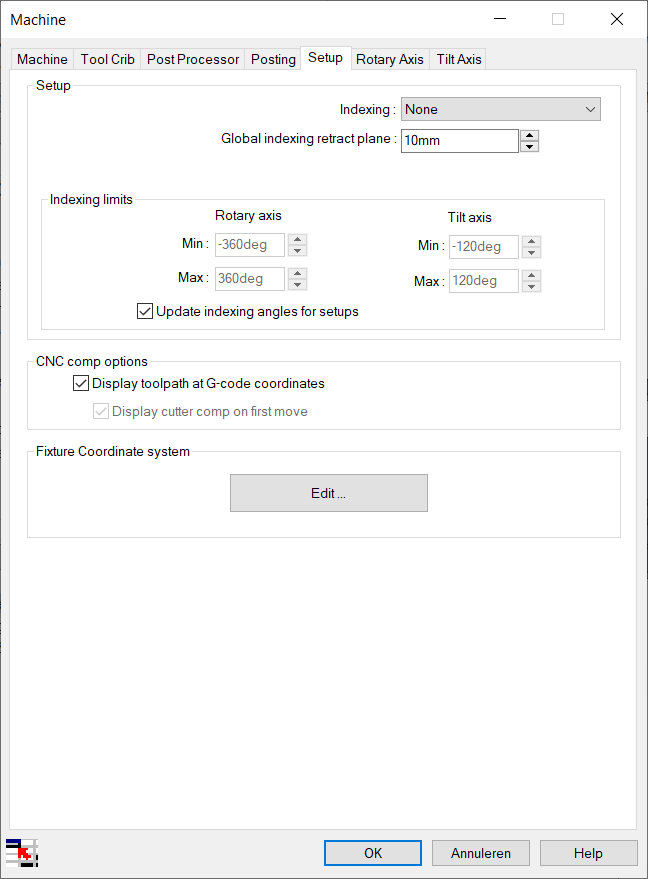

Machine > Setup:
Hiermee kunt u uw machine instellen als 4 Axis of 5 Axis geïndexeerde configuratie.
Omdat uw machine alleen als 3 assige machine wordt gebruikt moet indexing op ‘None’ worden ingesteld.
Machine > Rotary Axis:
Indien uw machine is ingesteld als ‘4 Axis’ of ‘5 Axis’ indexing dan kunt u hiermee uw rotatie as van de machine instellen.
Voor uw machine configuratie is dit dus niet van toepassing.

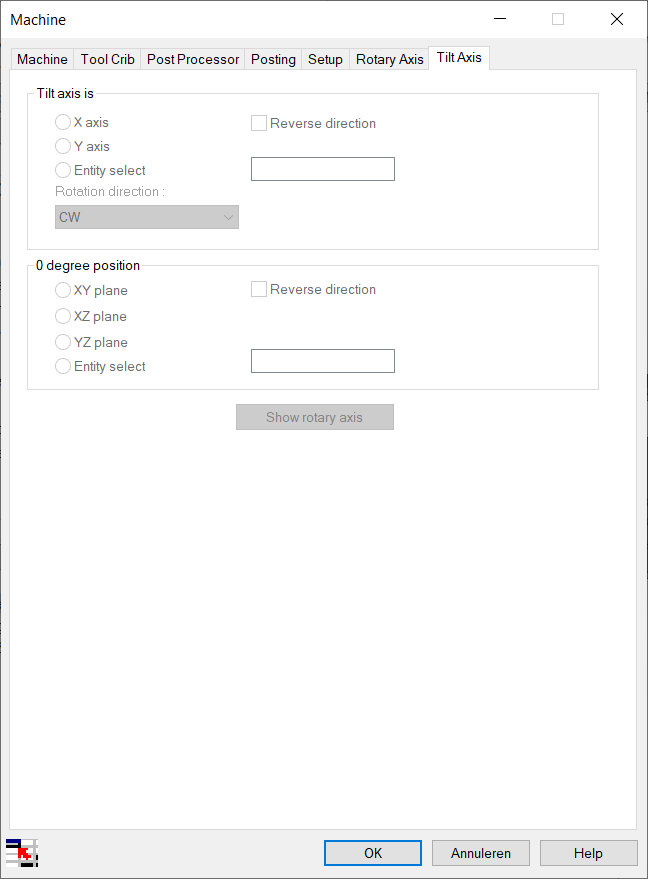

Machine > Tilt Axis:
Dit tabblad is alleen actief wanneer de machine als ‘5 Axis’ indexing is ingesteld.
Voor uw machine configuratie is dit dus niet van toepassing.
