Op deze webpagina kunt u aanvullende informatie vinden m.b.t. tot uw CAMWorks / Solidworks CAM postprocessor voor de Tekna 3 assige CNC machine op basis van ISO.

1. Algemene machine informatie

Machine informatie:

Max. X travel: 3000 mm
Max. Y travel: ….. mm
Max. Z travel: …. mm

Deze machine is niet uitgerust met een speciale opname voor ondersteuning van horizontale bewerkingen en is ook niet met een indexeerbare spindel.

2. Postprocessor informatie

Deze postprocessor biedt ondersteuning voor alle beschikbare bewerkingen van CAMWorks / Solidworks CAM zoals boren, tappen, 2,5D en 3D bewerkingen. Ruimen, kotteren zijn bewerkingen die de machine niet ondersteund.

3. Machine instellingen

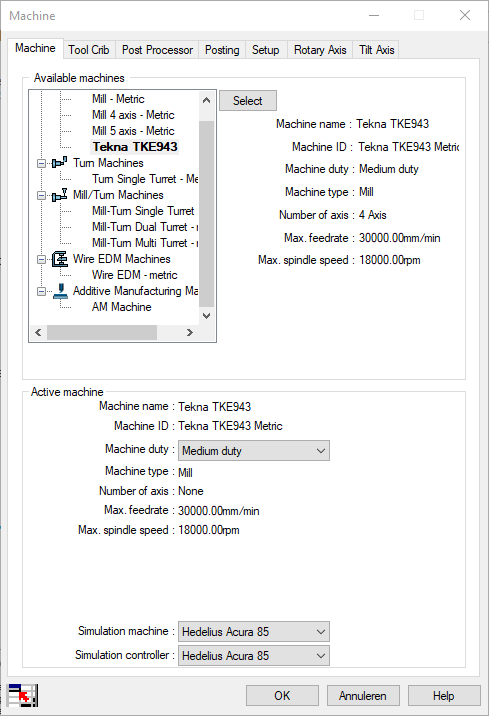

Kies hier uw cnc bewerkingsmachine.

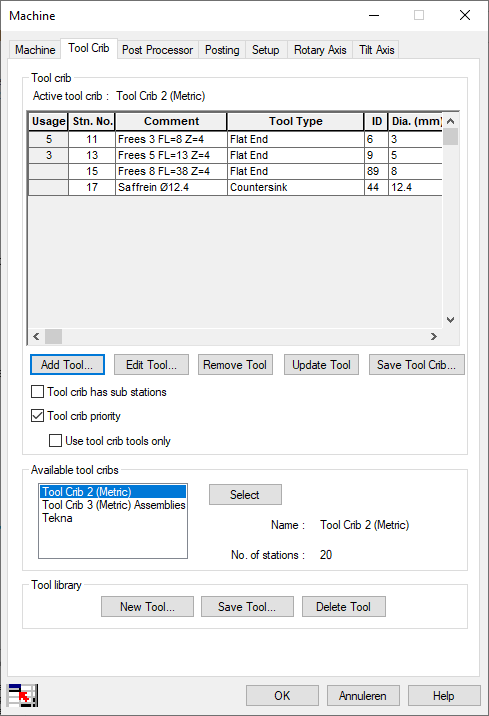

Keuze van het gerredschapsmagazijn. Binnen CAMWorks / Solidworks CAM kun je diverse gereedschapsmagazijnen inrichten.

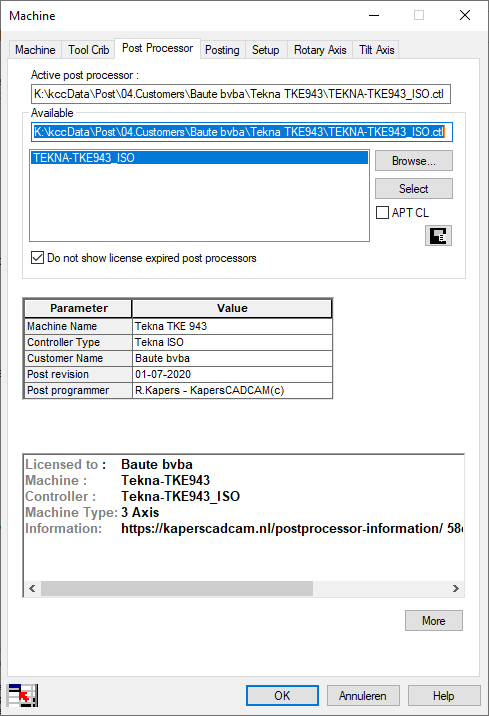

Keuze van de juiste postprocessor. Hier wordt tevens de postprocessor revisie datum weergegeven en staat een verwijzing naar aanvullende gegevens op onze website betreffende de toe te passen instellingen.

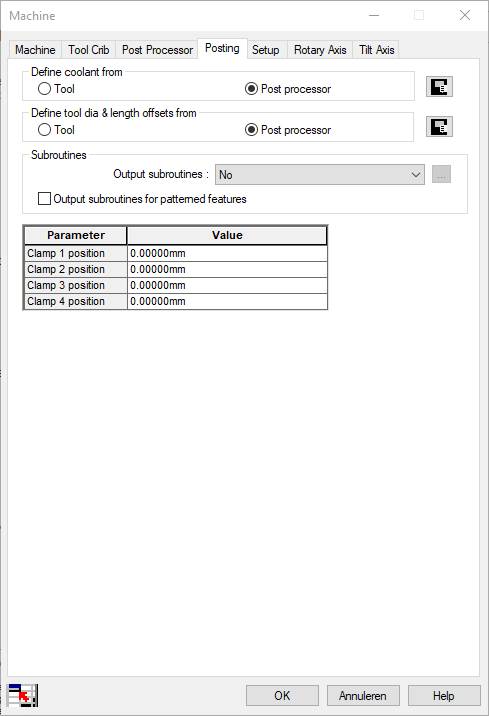

Deze clamp posities kunnen optioneel worden ingevuld. Wanneer er een setsheet wordt aangemaakt worden deze waardes daarop vermeld.

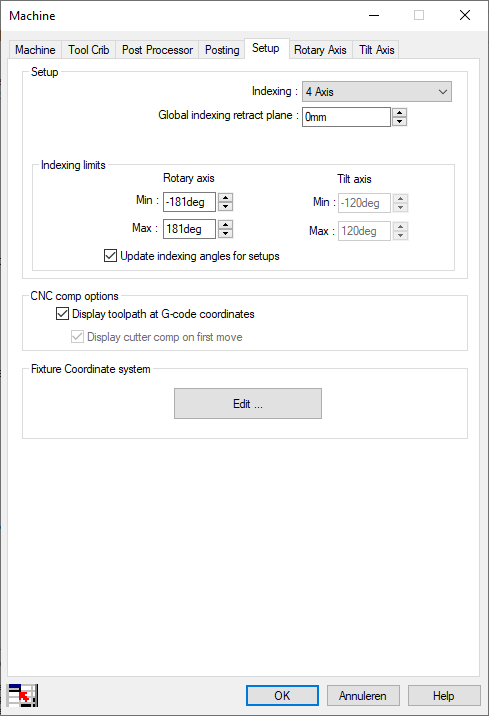

Ondanks dat dit een 3 assige machine is stellen we toch de Indexing in als een 4 assige machine. Hiermee kunnen we een compleet programma voor het bovenvlak, voor vlak, achter vlak en ondervlak uitgeven. Door de postprocessor wordt dan een melding en machine stop uitgegeven op het moment dat het product geroteerd moet worden op de machine. De machine operator krijgt dan ook in de melding te zien op welk vlak er bewerkt gaat worden.

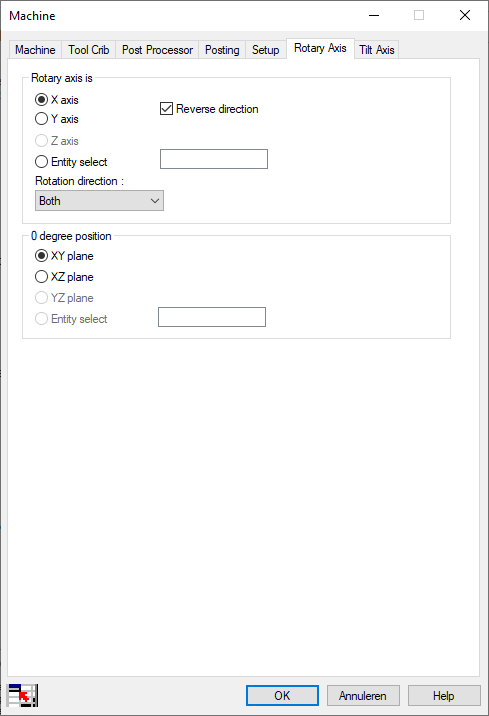

Voor het uitgeven van de juiste geïndexeerde hoeken moet de Rotary Axis volgens afbeelding ingesteld worden.

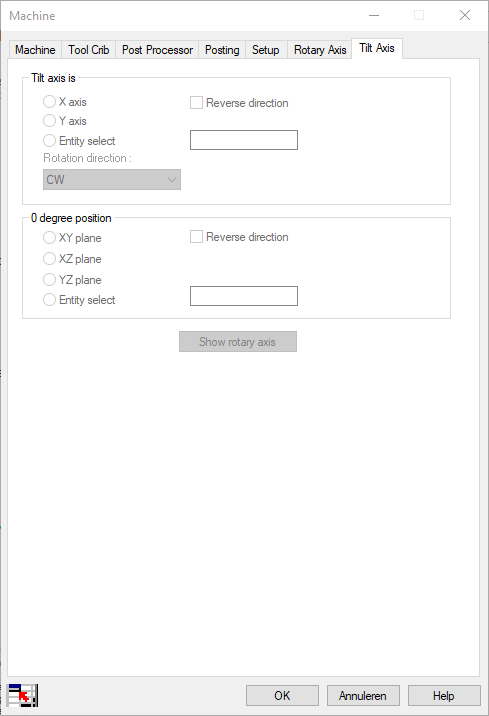

De Tilt Axis instelling is inactief omdat de machine als 4 assig geïndexeerd is ingesteld.
